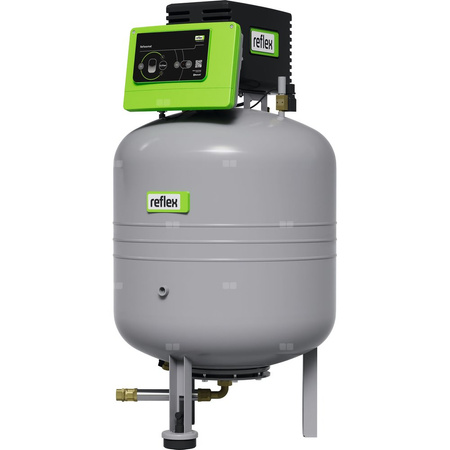

Układ stabilizacji ciśnienia Reflexomat Silent Compact RSC Smart 300 (6 bar / 70 st.C, Control Smart)
Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.
Reflexomat
Układ pneumatyczny i moduł sterujący do kompresorowego układu stabilizacji ciśnienia Reflexomat, przeznaczonego do stabilizacji ciśnienia i sterowania uzupełnianiem ubytków wody w zamkniętych instalacjach grzewczych i chłodniczych.Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.Zastosowanie w miejscach wymagających zachowania niskiego poziomu hałasu.
Jednostka funkcyjna składa się ze stojącego na posadzce przeponowego naczynia wzbiorczego wykonanego zgodnie z normą DIN EN 13831 oraz dyrektywą 2014/68/UE (ws. urządzeń ciśnieniowych) ze znakiem CE oraz nasadzonej jednostki sterującej, składającej się z instalacji pneumatycznej oraz pionowej i łatwej w obsłudze jednostki sterująco-obsługowej Control Smart. W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą sprężarki w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia przelewowego.
Przeponowe naczynie wzbiorcze:
- wersja stojąca na łapach, w komplecie przetwornik pomiarowy do pomiaru zawartości naczynia
- przyłącze do instalacji ze zintegrowanym kompensatorem
- membrana workowa
- wnętrze po stronie powietrza
- na zewnątrz całkowicie pokryte powłoką z tworzywa sztucznego
W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą dwóch kompresorów w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego. Część pneumatyczna składa się z następujących elementów:
- kompresor
- zawór elektromagnetyczny powietrza
- powietrzny zawór bezpieczeństwa do zabezpieczenia zbiornika
- elektroniczny czujnik ciśnienia
- odpowiednie przewody łączące
- złącze RS485 (z separacją galwaniczną) do podłączania opcjonalnych komponentów komunikacyjnych
- wyjście bezpotencjałowe do przekazywania komunikatu zbiorczego
- wejście cyfrowe do przetwarzania sygnału wodomierza impulsowego
- wyjście 230 V do podłączenia zależnych od poziomu układów uzupełniających / układów odgazowania próżniowego
- wejście do zapotrzebowania funkcji uzupełniania przez sygnał zewnętrzny
- intuicyjne, zrozumiałe menu i nawigacja
- automatyczne ustawianie daty i godziny
- ustawianie i zmiana minimalnego ciśnienia roboczego p0
- wskazywanie stanu, ostrzeżenia i błędów ciśnienia w instalacji oraz stanu roboczego wraz ze wskazówkami diagnostyki i zaleconymi działaniami
- szybki i łatwy rozruch (asystent rozruchu)
- indywidualna parametryzacja
- asystent konserwacji i usuwania błędów
- automatyczne aktualizacje oprogramowania sterownika instalacji
Stabilizacja ciśnienia w granicach +/-0,1 bar z kontrolą kompresora. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego oraz możliwość kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
