Ocynk ogniowy

Zastosowanie

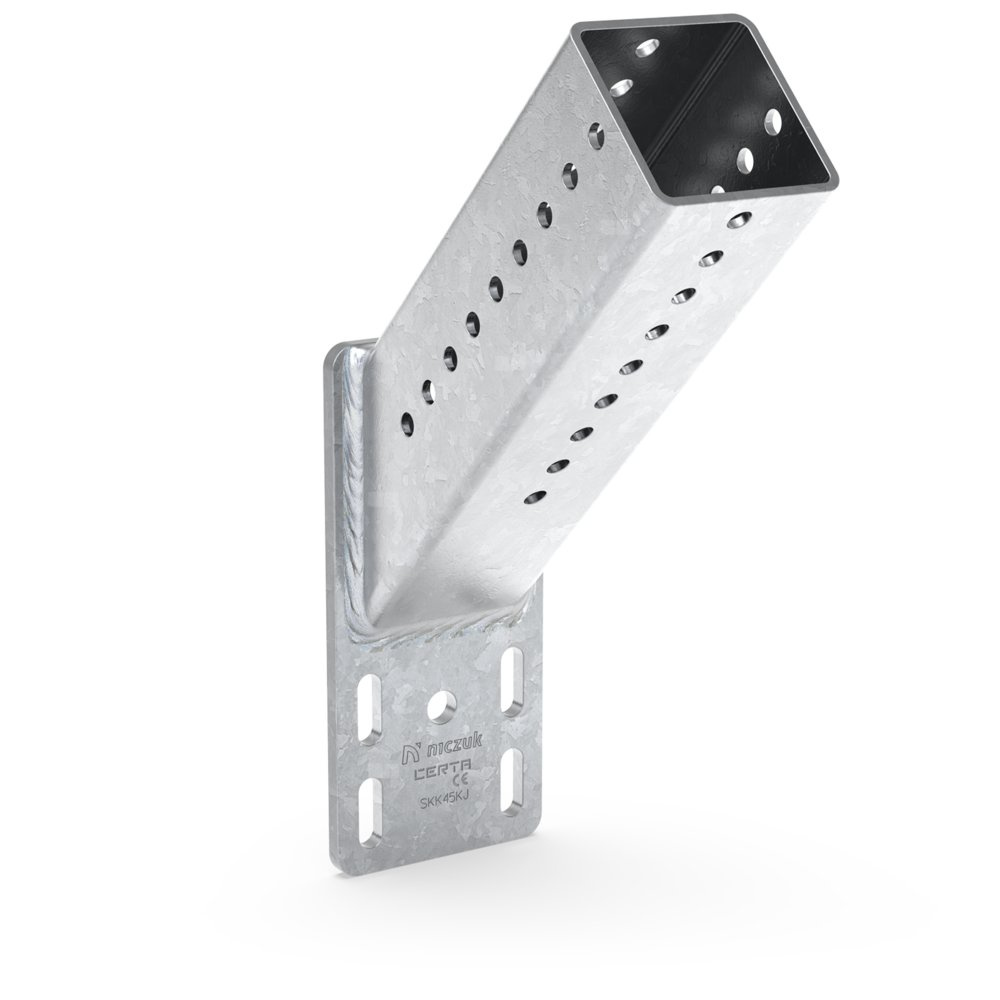

• Montaż z profilem konstrukcyjnym KJ do konstrukcji obiektu (ściana, posadzka, strop), pod kątem 45°
• Montaż z profilem konstrukcyjnym KJ do konstrukcji z profili, pod kątem 45°

Sposób montażu

Zamontowany na zewnątrz profilu KJ element systemu CERTA przykręcany jest przez otwory podłużne (w stopie elementu) śrubami samogwintującymi XPCSPM10X21, wkręcanymi w otwory okrągłe Ø9,1 mm w profilu.

• Jeden otwór przeznaczony jest tylko dla jednej śruby samogwintującej
• Wyroby montowane na zewnątrz profilu należy przykręcić czterema śrubami
• Śrubę XPCSPM10X21 dokręcać z momentem 60 Nm
• Do łącznika zamontowanego wewnątrz profilu zastosować po dwie śruby naprzeciw siebie
