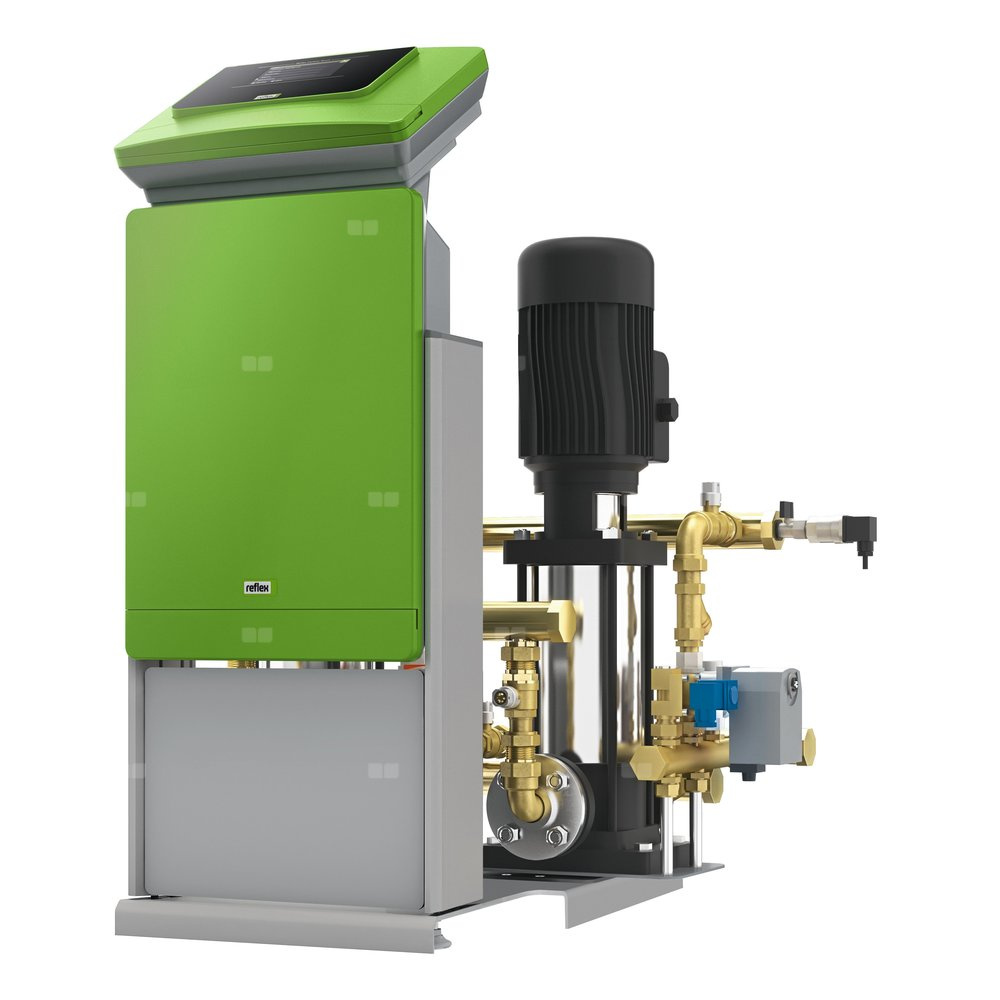

Układ stabilizacji ciśnienia Variomat Jednostka sterująca VS 1-2/140 jednostka sterująca z 2 pompami, 16 bar / 70 st.C, sterownik Control Touch

Układ stabilizacji ciśnienia Variomat Jednostka sterująca VS 1-2/140 jednostka sterująca z 2 pompami, 16 bar / 70 st.C, sterownik Control Touch

Rozmiar
111 627,42 zł
brutto / szt.

Cena katalogowa:

90754.00netto/szt.
111627.42brutto/szt.
Produkt na zamówienie
Produkt na zamówienie
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Zapytaj o produkt

Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.

Jednostka sterująca
Reflex Variomat, moduł hydrauliczny i sterujący do stabilizacji ciśnienia, odgazowania oraz uzupełniania wody w zamkniętych instalacjach grzewczych i chłodniczych.Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.Zastosowanie w miejscach wymagających zachowania niskiego poziomu hałasu.

Jednostka składa się z modułu hydraulicznego i sterownika Control Touch. Oba elementy są zamontowane w sposób ergonomiczny i wygodny w serwisowaniu na modułowej, stojącej podstawie wykonanej z profili z aluminium anodowanego EV 1. Znak CE.

Moduł hydrauliczny:
stabilizacja ciśnienia odbywa się za pomocą dwóch pracujących niezależnie od siebie pomp wirnikowych ze stali szlachetnej w połączeniu z dwoma wytrzymałymi i odpornymi na zabrudzenia kulowymi zaworami silnikowymi pełniącymi funkcję urządzenia przelewowego oraz z zainstalowanymi przed nimi osadnikami zanieczyszczeń. Zawór bezpieczeństwa służy jako zabezpieczenie zbiornika podstawowego Variomat VG lub zbiornika bateryjnego Variomat VF. Elektroniczny czujnik mierzy ciśnienie w układzie. Przyłącza po stronie ciśnieniowej są wykonane jako zabezpieczone zawory odcinające. Wszystkie elementy umieszczone są na obracanej płycie, dającej różne możliwości podłączenia modułu hydraulicznego.

Panel do obsługi Control Touch z kolorowym wyświetlaczem TFT w postaci panelu dotykowego znajduje się w płaskiej obudowie z tworzywa sztucznego i jest poziomo zamontowany bezpośrednio na jednostce sterującej. Możliwy jest również montaż naścienny pionowy w odległości maksymalnie 3 m od komponentów zasilania. Komponenty elektroniczne do komunikacji zewnętrznej:
  • kolorowy ekran dotykowy 4,3" służący do programowania, odczytu i kontroli danych oraz odczytu tekstów pomocy dla wszystkich funkcji
  • dwa złącza RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych
  • seryjny interfejs TTL z dwoma zaciskami do przyłączenia dwóch płytek I/
  • wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych
  • dwa wyjścia analogowe odseparowane galwanicznie np. do sygnałów ciśnienia w układzie
  • wejście do przetwarzania sygnałów z wodomierza impulsowego
  • Gniazdo do kompaktowego modułu BUS, karta SD np. do odczytu danych, aktualizacji oprogramowania itp.
  • Wyjście 230 V do podłączenia układu uzupełniania/ odgazowania sterowanego poziomem napełnienia zbiornika
Elementy zasilania są umieszczone w osobnej skrzynce z tworzywa sztucznego zamontowanej bezpośrednio pod panelem do obsługi. Podłączenie zasilania przez włącznik główny. Elementy zasilania to:
  • włącznik główny na zewnątrz obudowy
  • sterowanie pompą
  • organizer przyłączy kablowych urządzeń zewnętrznych
  • miejsce do montażu opcjonalnych modułów komunikacyjnych
    Jednostka sterująca jest wyposażona we wszystkie przewody rurowe i gotowa do podłączenia zgodnie z przepisami VDE. Podłączenie do instalacji przy pomocy zamontowanych zaworów odcinających.
Control Touch to zautomatyzowany, swobodnie programowalny sterownik mikroprocesorowy z panelem dotykowym, zegarem czasu rzeczywistego, pamięcią błędów i parametrów, graficznym i tekstowym wyświetlaczem ciśnienia w układzie, poziomu napełnienia zbiornika i istotnych komunikatów o pracy i zakłóceniach, schematem funkcyjnym,sygnalizacją aktywnego trybu pracy, zbiorczą sygnalizacją błędów, sygnalizacją minimalnego poziomu napełnienia oraz działania pomp, zaworu przelewowego, a także zaworu do uzupełniania wody.

Stabilizacja ciśnienia w granicach +/-0,2 bar z kontrolą pompy. Zoptymalizowany proces odgazowania za pomocą automatycznej regulacji pracy zaworu przelewowego. Program odgazowania ciągłego, interwałowego i kontynuacyjnego. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego w celu monitorowania ilości uzupełnianej wody i/lub kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.

Marka
Symbol
518911500
Rodzaj towaru
Pozostałe zabezpieczenia instalacji
EAN
4036705114991
Kod producenta
8911500
Strona www producenta
www.reflex.pl
