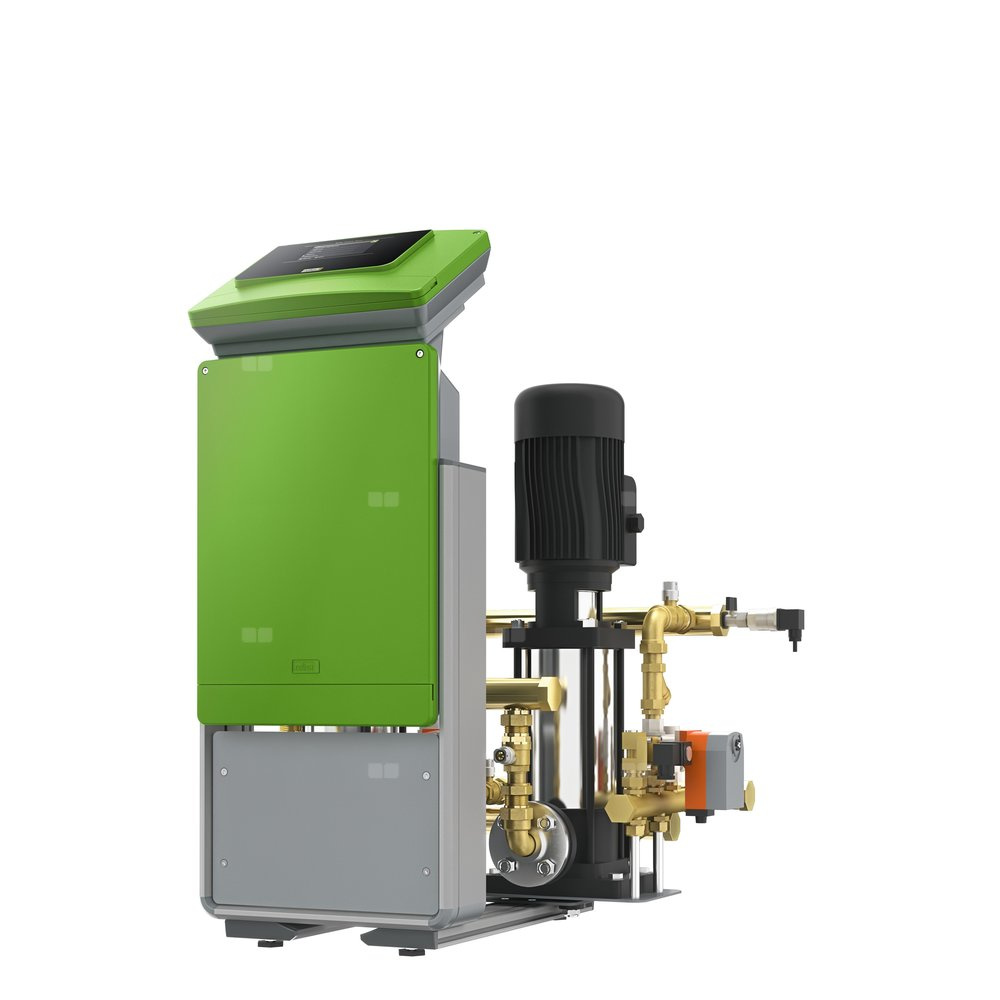

Układ stabilizacji ciśnienia Variomat Jednostka sterująca VS 1-1/140 jednostka sterująca z 1 pompą, 16 bar / 70 st.C, sterownik Control Touch
Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.
Jednostka sterująca
Reflex Variomat, moduł hydrauliczny i sterujący do stabilizacji ciśnienia, odgazowania oraz uzupełniania wody w zamkniętych instalacjach grzewczych i chłodniczych.Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.Zastosowanie w miejscach wymagających zachowania niskiego poziomu hałasu.
Jednostka składa się z modułu hydraulicznego i sterownika Control Touch. Oba elementy są zamontowane w sposób ergonomiczny i wygodny w serwisowaniu na modułowej, stojącej podstawie wykonanej z profili z aluminium anodowanego EV 1. Znak CE.
Moduł hydrauliczny:
do stabilizacji ciśnienia służy pompa wirnikowa ze stali nierdzewnej w połączeniu z wytrzymałym i odpornym na zabrudzenia kulowym zaworem silnikowym, pełniącymi funkcję urządzenia przelewowego, wyposażonym w osadnik zanieczyszczeń. Zawór bezpieczeństwa służy do zabezpieczenia podłączonego zbiornika podstawowego VG lub zbiornika bateryjnego VF. Pomiar ciśnienia w instalacji odbywa się za pośrednictwem czujnika elektronicznego. Przyłącza do instalacji po stronie ciśnieniowej w postaci zabezpieczonych kulowych zaworów odcinających. Wszystkie elementy znajdują się na obrotowej płycie, co umożliwia większą elastyczność montażu osprzętu hydraulicznego.
Panel do obsługi Control Touch z kolorowym wyświetlaczem TFT w postaci panelu dotykowego znajduje się w płaskiej obudowie z tworzywa sztucznego i jest poziomo zamontowany bezpośrednio na jednostce sterującej. Możliwy jest również montaż naścienny pionowy w odległości maksymalnie 3 m od komponentów zasilania. Komponenty elektroniczne do komunikacji zewnętrznej:
- kolorowy ekran dotykowy 4,3" służący do programowania, odczytu i kontroli danych oraz odczytu tekstów pomocy dla wszystkich funkcji
- dwa złącza RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych
- seryjny interfejs TTL z dwoma zaciskami do przyłączenia dwóch płytek I/
- wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych
- dwa wyjścia analogowe odseparowane galwanicznie np. do sygnałów ciśnienia w układzie
- wejście do przetwarzania sygnałów z wodomierza impulsowego
- Gniazdo do kompaktowego modułu BUS, karta SD np. do odczytu danych, aktualizacji oprogramowania itp.
- Wyjście 230 V do podłączenia układu uzupełniania/ odgazowania sterowanego poziomem napełnienia zbiornika
- włącznik główny na zewnątrz obudowy
- sterowanie pompą
- organizer przyłączy kablowych urządzeń zewnętrznych
- miejsce do montażu opcjonalnych modułów komunikacyjnych
Jednostka sterująca jest wyposażona we wszystkie przewody rurowe i gotowa do podłączenia zgodnie z przepisami VDE. Podłączenie do instalacji przy pomocy zamontowanych zaworów odcinających.
Stabilizacja ciśnienia w granicach +/-0,2 bar z kontrolą pompy. Zoptymalizowany proces odgazowania za pomocą automatycznej regulacji pracy zaworu przelewowego. Program odgazowania ciągłego, interwałowego i kontynuacyjnego. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego w celu monitorowania ilości uzupełnianej wody i/lub kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
