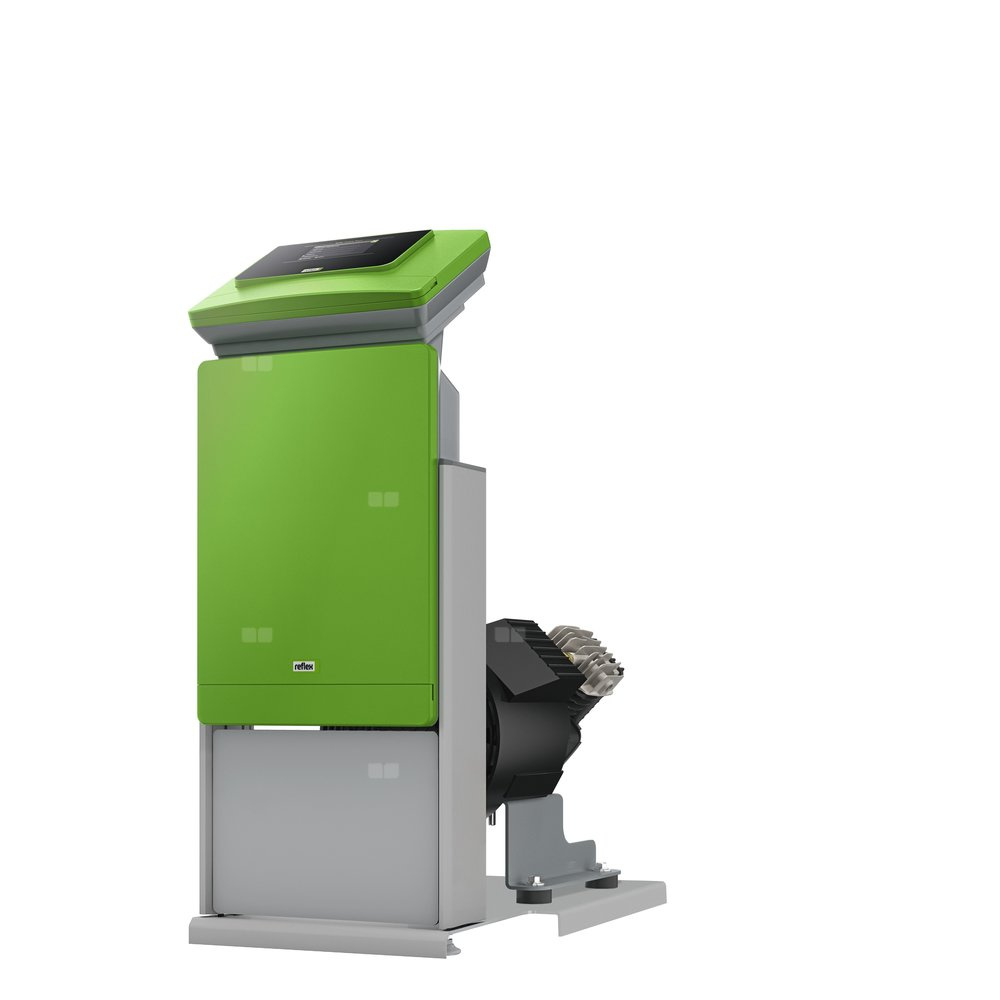

Układ stabilizacji ciśnienia Reflexomat Jednostka sterująca RS 300/1 z 1 kompresorem, ustawiony obok zbiornika, Control Touch

Układ stabilizacji ciśnienia Reflexomat Jednostka sterująca RS 300/1 z 1 kompresorem, ustawiony obok zbiornika, Control Touch

Rozmiar
40 026,66 zł
brutto / szt.

Cena katalogowa:

32542.00netto/szt.
40026.66brutto/szt.
Produkt na zamówienie
Produkt na zamówienie
14 dni na łatwy zwrot
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy
Zapytaj o produkt

Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.

Reflexomat
Układ pneumatyczny i moduł sterujący do kompresorowego układu stabilizacji ciśnienia Reflexomat, przeznaczonego do stabilizacji ciśnienia i sterowania uzupełnianiem ubytków wody w zamkniętych instalacjach grzewczych i chłodniczych.Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.Jednostka sterująca składa się z części pneumatycznej oraz dotykowego panelu do sterowania i obsługi Control Touch. Całość jest w sposób ergonomiczny i ułatwiający konserwację zamontowana na stojącej aluminiowej konstrukcji. Oznaczenie CE. Moduł pneumatyczny: stabilizacja ciśnienia odbywa się za pomocą kompresora w połączeniu z zaworem elektromagnetycznym sprężonego powietrza pełniącym funkcję urządzenia upustowego.Zawór bezpieczeństwa służy do zabezpieczenia zbiornika podstawowego RG lub zbiornika bateryjnego RF przed wzrostem ciśnienia. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego.W części pneumatycznej stabilizacja ciśnienia odbywa się za pomocą dwóch kompresorów w połączeniu z zaworem elektromagnetycznym sprężonego powietrza, który pełni funkcję urządzenia upustowego. Pomiar ciśnienia w układzie odbywa się za pośrednictwem czujnika elektronicznego. Część pneumatyczna składa się z następujących elementów:

  • kompresor
  • zawór elektromagnetyczny powietrza
  • powietrzny zawór bezpieczeństwa do zabezpieczenia zbiornika
  • elektroniczny czujnik ciśnienia
  • odpowiednie przewody łączące
Panel do obsługi Control Touch z kolorowym wyświetlaczem TFT w postaci panelu dotykowego znajduje się w płaskiej obudowie z tworzywa sztucznego i jest poziomo zamontowany bezpośrednio na jednostce sterującej. Możliwy jest również montaż naścienny pionowy w odległości maksymalnie 3 m od komponentów zasilania. Komponenty elektroniczne do komunikacji zewnętrznej:
  • kolorowy ekran dotykowy 4,3" służący do programowania, odczytu i kontroli danych oraz odczytu tekstów pomocy dla wszystkich funkcji
  • dwa złącza RS 485 jako interfejs danych w celu podłączenia modułów komunikacyjnych
  • seryjny interfejs TTL z dwoma zaciskami do przyłączenia dwóch płytek I/
  • wyjście bezpotencjałowe do przesyłania komunikatów zbiorczych
  • dwa wyjścia analogowe odseparowane galwanicznie np. do sygnałów ciśnienia w układzie
  • wejście do przetwarzania sygnałów z wodomierza impulsowego
  • Gniazdo do kompaktowego modułu BUS, karta SD np. do odczytu danych, aktualizacji oprogramowania itp.
  • Wyjście 230 V do podłączenia układu uzupełniania/ odgazowania sterowanego poziomem napełnienia zbiornika
Elementy zasilania są umieszczone w osobnej skrzynce z tworzywa sztucznego zamontowanej bezpośrednio pod panelem do obsługi. Zasilanie przez włącznik główny. Elementy zasilania to:
  • wyłącznik główny na zewnątrz obudowy
  • sterowanie kompresorem
  • organizer przyłączy kablowych urządzeń zewnętrznych
  • miejsce do montażu opcjonalnych modułów komunikacyjnych
    Jednostka sterująca jest wyposażona we wszystkie przewody rurowe i gotowa do podłączenia zgodnie z przepisami VDE.
Control Touch to zautomatyzowany, swobodnie programowalny sterownik mikroprocesorowy z panelem dotykowym, zegarem czasu rzeczywistego, pamięcią błędów i parametrów, graficznym i tekstowym wyświetlaczem ciśnienia w układzie, poziomu napełnienia zbiornika i istotnych komunikatów o pracy i zakłóceniach, schematem funkcyjnym, sygnalizacją aktywnego trybu pracy, zbiorczej sygnalizacji błędów, minimalnego poziomu napełnienia oraz działania kompresorów, a także zaworu elektromagnetycznego powietrza i zaworu do uzupełniania wody.

Stabilizacja ciśnienia w granicach +/-0,1 bar z kontrolą kompresora. Kontrolowane napełnianie, automatyczne przerwanie i komunikat o zakłóceniu w przypadku przekroczenia czasu uzupełniania i/lub liczby cykli. Analiza sygnału z wodomierza impulsowego oraz możliwość kontroli wkładu urządzenia zmiękczającego w instalacji uzupełniającej wodę. Dokumentacja i kontrola całości układu w odniesieniu do powyższych parametrów.
Konstrukcja urządzenia zgodnie z normą PN-EN 12828 i wymogami VDI 4708, oznaczenie CE.

Marka
Symbol
518880411
Rodzaj towaru
Pozostałe zabezpieczenia instalacji
EAN
4036705114830
Kod producenta
8880411
Do zbiorników o pojemności [l]
300
Strona www producenta
www.reflex.pl
