Przepompownia Aqualift S LW600 z 1 pompą KTP1000, z pływakiem, kl. B, T2

KESSEL Przepompownia Aquapump Medium, Mono, ścieków Ścieki bez fekaliów, klasa obciążenia B 125, głębokość zabudowy 1300 - 1750 mm, wysokość 103 mm, dł. pokrywy 648 mm, prąd rozruchowy maks. 14,9 A, z pompą zatapialną GTF 1200, rozpoznawania poziomu mechaniczny

• Najwyższe bezpieczeństwo
• skonfigurowany fabrycznie
• System studzienki LW 600 do zabudowy w ziemi

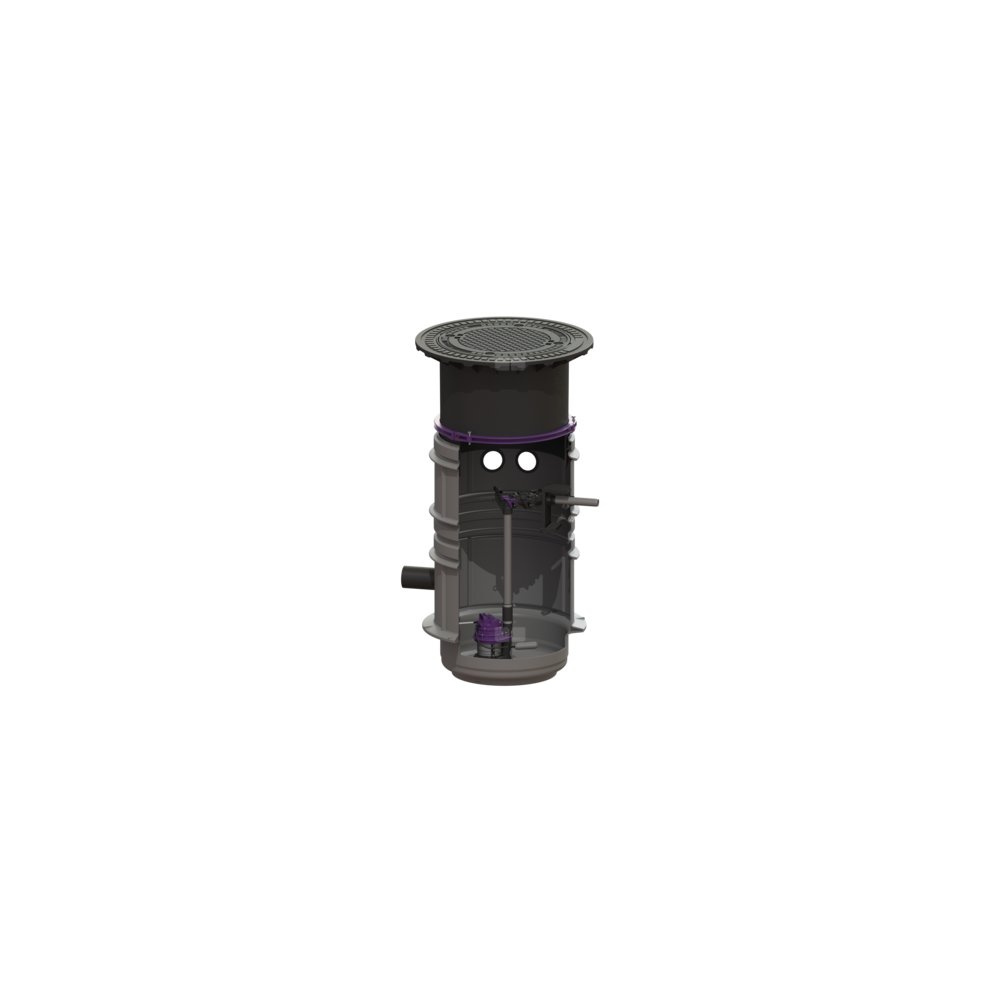

Przepompownia Aquapump Medium Mono, GTF1200, 1300-1750 mm, B

Przepompownia do ścieków bez fekaliów jest wyposażona w jedną lub dwie pompę zanurzeniową oraz zawór zwrotny. Za zbiornik służy system studzienki LW 600 z trwałego tworzywa sztucznego (PE-LLD) z otwartą komorą pompy z uniwersalnymi możliwościami podłączenia. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów.

Wersja

• Typ urządzenia: Pojedyncza jednostka
• Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
• Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
• Ustawienie: Ustawienie mokre
• Sterowanie pompą: Przełącznik pływakowy
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy
• System studzienek: LW 600

Cechy ogólne

• Kolor: czarny
• Norma: EN 12050-2
• Typ ścieków: Ścieki bez fekaliów
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji
• Typ urządzenia: Mono

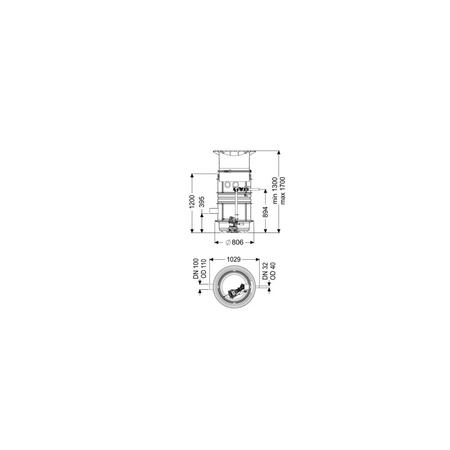

Wymiary

• Ciężar netto: 121 kg
• Ciężar brutto: 128 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 2000 mm
• Głębokość zabudowy: 1300 - 1750 mm
• Rodzaj regulacji wysokości: Nasada teleskopowa
• Długość: 806 mm
• Szerokość: 806 mm
• Wymiar opakowania: dł.: 1200 mm
• Wymiar opakowania: szer.: 800 mm
• Wymiar opakowania: wys.: 1720 mm

Zbiornik/korpus

• Przewód tłoczny (DN): 32
• Przewód tłoczny (DA): 40 mm
• Przyłącze przejścia kablowego (DN): 100
• Przyłącze odpowietrzające (DN): 100
• Odstęp między środkiem rury odpływowej a dnem zbiornika: 894 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 400 mm
• Odstęp między środkiem rury dopływowej a dnem zbiornika: 455 mm
• Wielkość nominalna dopływu (DA): 160 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 600 mm
• Szerokość w świetle włazu (LW): 600 mm

Cechy pokrywy

• Typ pokrywy: pokrywa okrągła
• Materiał pokrywy: Żeliwo szare
• Kolor pokrywy: czarny
• Pokrywy, Szerokość: 648 mm
• Pokrywy, Wysokość: 103 mm
• Pokrywy, Długość: 648 mm
• Blokada: niezaryglowany
• Klasa obciążenia: B 125 (EN 124)

Przenośnik

• Pompa: GTF 1200
• Liczba pomp: 1
• Ciężar, pompa: 10 kg
• Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
• Prąd znamionowy: 6,2 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: F
• Współczynnik mocy Cos phi: 0,98
• Stopień ochrony pompy: IP 68 (3 m)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 15,5 m³/h
• Maks. wys. podnoszenia: 9 m
• Prędkość obrotowa: 2650 U/min
• Pobór mocy P1: 1,4 kW
• Pobór mocy P2: 0,84 kW
• Tryb roboczy: S3 - 50%
• Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
• Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
• Typ wirnika: Wolny przelot

Sterowanie

• Instrument do rozpoznania poziomu: Przełącznik pływakowy
• Typ pomiaru poziomu: mechaniczny
• Napięcie robocze: 230 V
• Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
• Długość przewodu sieciowego sterownik: 1,4 m
• Prąd znamionowy: 6,2 A
