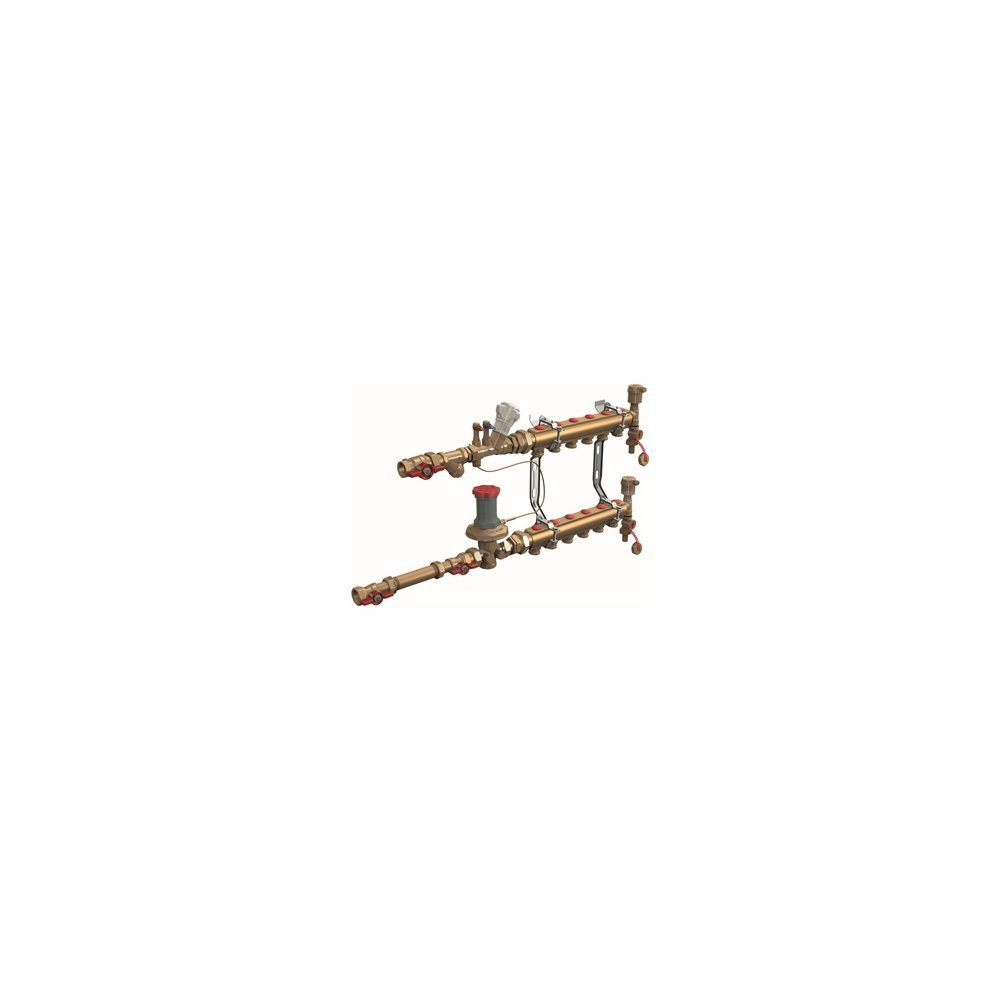

MODUŁ POMIAROWY OGRZEWANIA/CHŁODZENIA Z ROZDZIELACZEM 4 OBW. DP KONTROLER BEZ WODOM. 3/4" x 18/ 4
Zapytaj o produkt
Przedstawione na niniejszej stronie internetowej informacje nie stanowią oferty handlowej w rozumieniu art.66 par.1 Kodeksu Cywilnego.
- Zawory kulowe.
- Przygotowane do montażu licznika energii cieplnej, zastosowany tworzywowy element dystansowy.
- Zależnie od wersji, dostępne są jednostki dla wielu użytkowników, wody użytkowej, grzania/chłodzenia oraz uniwersalne szablony jednostek.
- Zależnie od wersji dostępne są zawory równoważące, zawory strefowe z napędem, zawory mieszające z napędem.
- Max. temperatura pracy: 110°C (90°C z tworzywowym dystansem)
- Max. ciśnienie pracy: 16 bar (10bar z tworzywowym dystansem)
GE550Y117: 1"1/4x3/4" - 3 strefy
GE550Y147: 1"1/4x3/4" - 4 strefy
Jednostki zasilające dla grzania i chłodzenia:
- Prowadnice z możliwością przesunięcia jednostki w kierunku pionowym.
- Zawór strefowy z opcją montażu napędu (napędy K270, K272).
- Zawory równoważące.
- Zawory odcinające z miejscem na czujnik licznika energii cieplnej.
- Możliwość wstawienia pięciu stref - kod produktu GE550Y094
Wymiary ramki: 390x495x160 mm.
GE550Y116: 1"1/4x3/4" - 3 strefy
GE550Y146: 1"1/4x3/4" - 4 strefy
Jednostki powrotne dla grzania i chłodzenia:
- Prowadnice z możliwością przesunięcia jednostki w kierunku pionowym.
- Tworzywowy dystans (licznik GE552 3/4" należy zamówić oddzielnie)
- Zawór odcinający.
- Możliwość wstawienia pięciu stref - kod produktu GE550Y093.
- Wymiary ramki: 390x495x110 mm.
GE550Y115: 1"1/4x3/4" - 3 strefy
GE550Y145: 1"1/4x3/4" - 4 strefy
Jednostki zasilające dla grzania i chłodzenia:
- Prowadnice z możliwością przesunięcia jednostki w kierunku pionowym.
- Tworzywowy dystans dla wstawienia pompy 15/7.
- Zawory zwrotne o zwiększonym przepływie (rozmiar 1”).
- Zawory odcinające z miejscem na czujnik licznika energii cieplnej.
- Możliwość wstawienia pięciu stref
- kod produktu GE550Y092.
- wymiary ramki: 495x390x115 mm
GE550Y114: 1"1/4x3/4" - 3 strefy
GE550Y144: 1"1/4x3/4" - 4 strefy
Jednostki powrotne dla grzania i chłodzenia:
- Prowadnice z możliwością przesunięcia jednostki w kierunku pionowym.
- Zawory równoważące.
- Tworzywowy dystans pod licznik (licznik GE552 3/4" należy zamówić oddzielnie).
- Zawory odcinające.
- Możliwość wstawienia pięciu stref - kod produktu GE550Y091.
- Wymiary ramki: 390x495x160 mm.
GE550Y113: 1"1/4x3/4" - 3 strefy
GE550Y112: 1"1/4x3/4" - 4 strefy
Jednostki ciepłej i/lub zimnej wody użytkowej
- Prowadnice z możliwością przesunięcia w kierunku pionowym.
- Tworzywowy dystans pod licznik.
- Zawory odcinające, powyżej i poniżej elementu dystansowego.
- Zawory odcinające z zaworami zwrotnymi (antybakteryjne zielona
rączka).
- 3 jednostki (GE555Y113) lub 4 jednostki (GE555Y112) dla c.w.u.
- Możliwość wstawienia pięciu stref - kod produktu GE550Y090.
- Wymiary ramki: 390x495x160 mm.
GE550Y158: 1"1/4x3/4" - 3 strefy
GE550Y159: 1"1/4x3/4" - 4 strefy
Jednostki cyrkulacji ciepłej wody użytkowej
- Prowadnice z możliwością przesunięcia jednostki w kierunku pionowym.
- Statyczny zawór równoważący.
- Tworzywowy dystans pod licznik GE552-2.
- Zawory odcinające, powyżej elementu dystansowego.
- Wymiary ramki: 390x495x160 mm.
GE550Y149: 1"1/4x3/4" - od 2 do 4 stref
Uniwersalny metalowy szablon dla wielu użytkowników z izolowanym rozdzielaczem 1"1/4 x 3/4”.
Dla jednostek składających się z
2-4 stref rozmiar 3/4”, seria GE550, GE550-1, GE550-2.
- Ogrzewanie/klimatyzacja lub strefy sanitarne: 2÷4.
- Wymiary ramki: 400x495x140 mm.
________________________________________________________________
INFORMACJA
Wymienione wyżej moduły GE550-3, mogą być instalowane na ścianie lub w szafce GE551Y031,po usunięciu ramy metalowej.
________________________________________________________________
JEDNOSTKI, GRUPY I MODUŁY - STREFOWE
JEDNOSTKI STREFOWE DLA WIELU UŻYTKOWNIKÓW
GE550Y148: 1"1/4x3/4”
Jednostka dla wody użytkowej (4 strefy)
Kod kompletacji: szafka GE551Y031
GE550Y090: 1"1 /4”x3/4”
5 stref ciepła/zimna woda
Kod kompletacji: dla wielu użytkowników GE550Y112
GE550Y091: 1"1/4”x3/4”
5 stref powrotu ogrzewa nie/chłodzenie
Kod kompletacji: wielu dla użytkowników GE550Y144
GE550Y092: 1"1/4x3/4”
5 stref zasilania ogrzewanie/chłodzenie
Kod kombinacji: dla wielu użytkowników GE550Y145
GE550Y093: 1"1/4x3/4”
5 stref ogrzewanie/chłodzenie
Kod kompletacji: dla wielu użytkowników GE550Y146
GE550Y094: 1"1/4x3/4”
5 stref zasilania ogrzewanie/chłodzenie
Kod kompletacji: dla wielu użytkowników GE550Y147
GE 550Y095: 1"1/4x 3/4”
5 stref c.w.u.
Kod kompletacji: dla wielu użytkowników GE550Y148
________________________________________________________________
GRUPY STREFOWE
ZASILANIE
GE550Y160 - GE550Y162
Grupa pomiarowa przygotowana dla ogrzewania/chłodzenia:
- Rozdzielacz z izolacją EPS.
- Zawory mieszające, z możliwością zautomatyzowania.
- Zawory, z pełnym przepływem.
- Zawory z uchwytem sondy do licznika energii cieplnej.
- Tworzywowy dystans do montażu pompy rozstaw 180 mm.
- Wymiary ramki (szer. x wys. x gł.): 730x975x240÷322 mm
POWRÓT
GE550Y161 - GE550Y163
Grupa pomiarowa przygotowana dla ogrzewania/chłodzenia:
- Rozdzielacz z izolacją EPS.
- Zawór strefowy z opcją napędu (napędy K270, K272).
- Zawory z pełnym przepływem.
- Tworzywowy element dystansowy (GE552 1" należy zamówić oddzielnie).
- IP55
- Wymiary ramki (szer. x wys. x gł.): 730x975x240÷322 mm.
______________________________________________________________
MODUŁY STREFOWE (ROZDZIELACZE DLA WIELU UŻYTKOWNIKÓW)
GE550Y172-176
Moduł ogrzewania/chłodzenia dla wielu użytkowników w zestawie:
- Filtr
- Statyczny zawór równoważący na wyjściach zasilania
- Regulator różnicy ciśnień na wyjściach powrotu instalacji
- Tworzywowy element dystansowy na wyjściach powrotnych dla montażu liczników energii
- Rozdzielacze dystrybucyjne z automatycznym odpowietrzeniem i kurkiem spustowym
- Wymiary modułu zasilania (dł. x wys. x gł.):750÷950 x 415 x 310 mm
- Wymiary modułu powrotu (dł. x wys. x gł.): 555÷755 x 640 x 310 mm
GE550Y182-196
Moduł ogrzewania/chłodzenia dla wielu użytkowników w zestawie:
- filtr
- statyczny zawór równoważący z miejscem na czujnik
- kontroler różnicy ciśnień
- tworzywowe elementy dystansowe na powrotach, do zamontowania GE552
- rozdzielacz z automatycznym odpowietrznikiem i zaworem spustowym
- wymiary: 655÷1055x660x120 mm
GE550Y192-200
Moduł ogrzewania i chłodzenia dla wielu użytkowników.
- Filtr
- Statyczny zawór równoważący
- Regulator różnicy ciśnień
- Mosiężne elementy dystansowe dla montażu liczników energii cieplnej
- Rozdzielacze dystrybucyjne z automat. odpowietrznikiem i zaworem spustowym
- Wymiary (dł. x szer. x wys.): 625÷1100 x 660 x 120 mm
